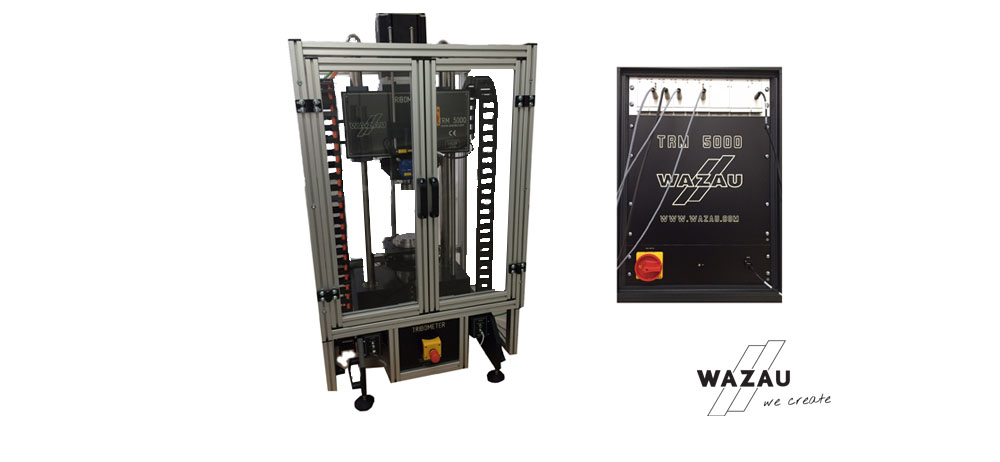

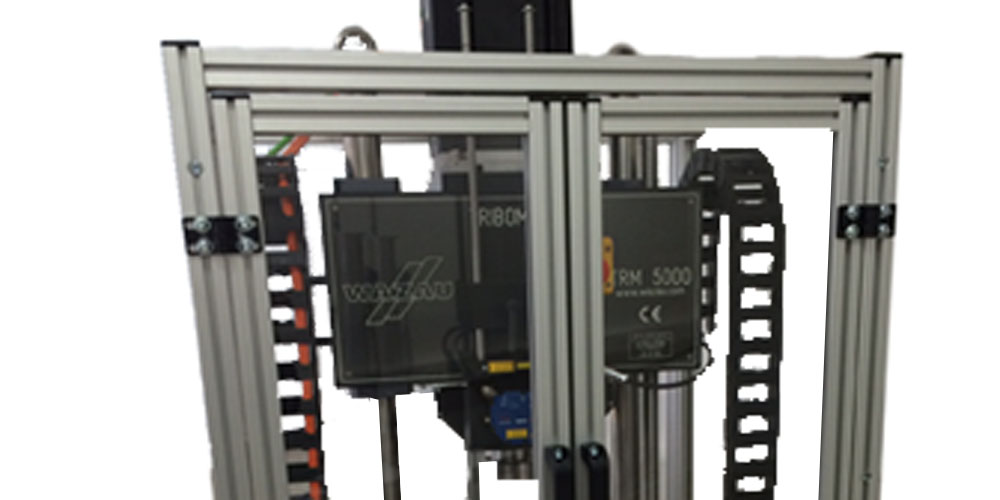

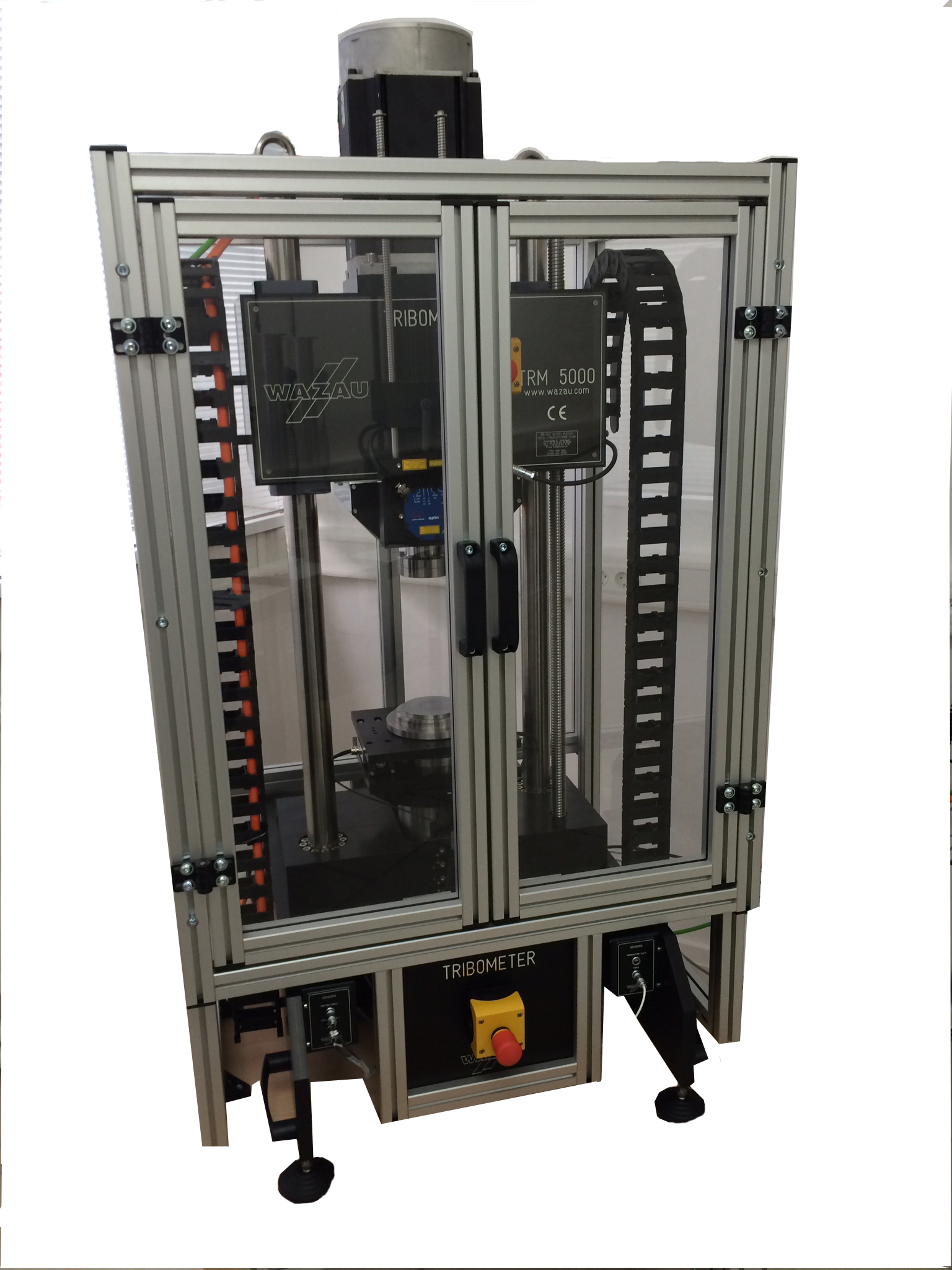

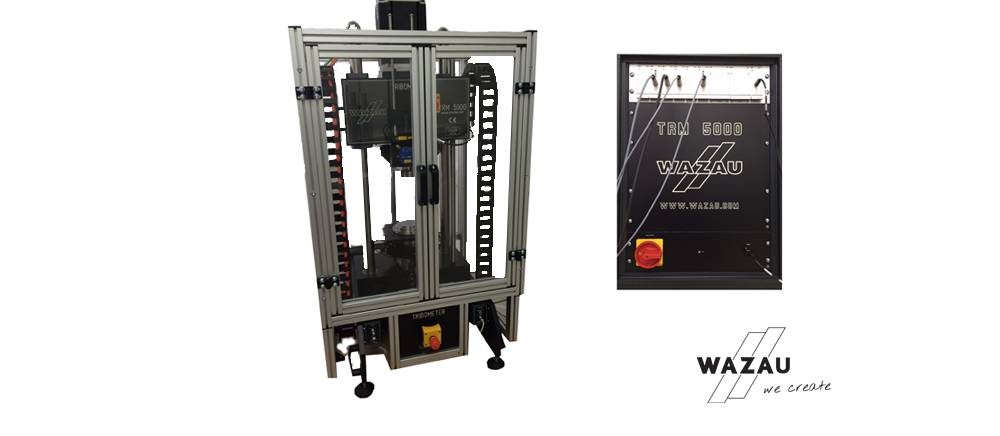

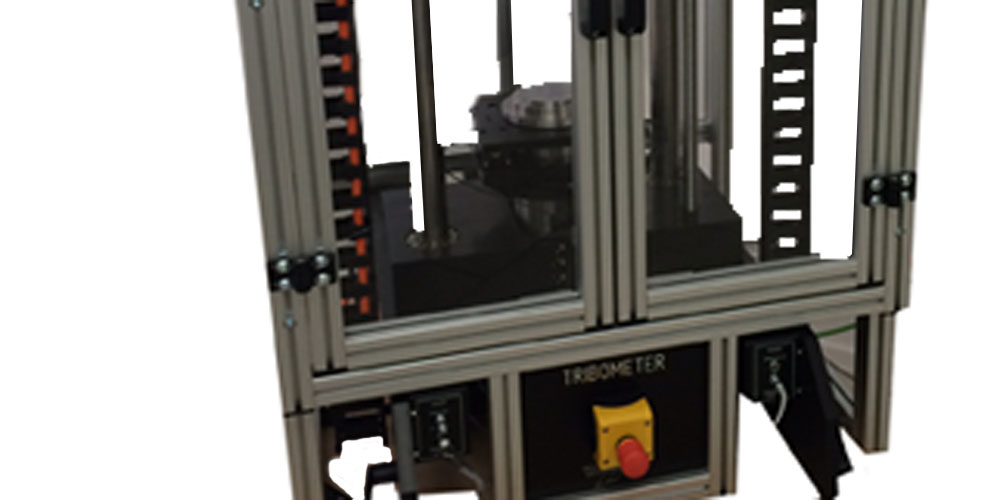

TRM 5000
仪器特点
旋转、振动及往复运动的摩擦学测试， 载荷可选500/1000/2000/5000 N
TRM摩擦磨损试验机用于检测和模拟在线性载荷下的摩擦磨损过程。该系列试验机可以支持干摩擦、固体润滑、液体润滑、边界润滑或混合摩擦。适用于材料表面测试和润滑剂测试。
测试过程中，静态样品（销或球）在给定法向力条件下被压在盘的前表面。两个样品垂直放置，旋转盘位于上方。振动及往复运动中，样品放置方式相同。
法向力由电机主轴系统施加。线性平台下方的传感器模块可用作法向力的吸收。该仪器由伺服电机驱动，可在0.1- 3000rpm/4000rpm/ 6000rpm之间连续可变调节。
测试中，可连续测量法向力，试样筒环境温度，样品摩擦线性距离，转速和摩擦扭矩。试样筒可由室温加热到150℃。试样筒中的K型热电偶进行温度控制和测量。光学激光传感器测量非接触式测量位移。有效扭矩由扭矩轴记录，反作用扭矩由扭矩模块测量。转速以数字方式记录，测量频率为4 Hz。测量数据被自动发送到控制柜并进行相应数据处理。数据采集由分辨率为16位的多功能数据采集模块提供，软件提供0.01 - 100Hz的测量频率，软件用于控制和测量数据并记录。
附加模块
电源输入模块
温度输入模块
惯性质量模拟模块
油循环润滑模块
低温模块
高温模块
加热环组件
四球模块
技术参数
|
运动方式 |
滑动 |
|
运动类别 |
连续旋转/摆动/振动 |
|
重复运动 |
振动 |
|
样品接触 |
销盘/盘盘/环盘/圆盘/四球接触 |
|
润滑剂 |
润滑/无润滑 |
|
执行元件 |
法向力/旋转速度/温度 |
|
传感器功能 |
法向力/主动扭矩/距离/温度/转速 |
|
法向力 |
5 - 5000 N（连续可调节） |
|
频率 |
0.1-3000min-1/4000min-1/6000min-1(取决于型号) |
|
温度 |
室温-150℃ |
|
摩擦半径 |
0-45mm |
|
反作用摩擦力 |
1/2/5/10/15 Nm 扭矩轴（取决于型号） |
|
主轴驱动单元 |
转子主轴 |
|
电源 |
3 ~ 400 VAC/ 11kVA（取决于型号） |
|
尺寸（测试装置） |
约850×1000×2200mm（W×D×H） |
|
重量（测试装置） |
约250kg |
