PTRM 500
仪器特点
旋转运动的摩擦学测试。
PTRM摩擦磨损试验机用于检测和模拟在线性载荷下的摩擦磨损过程。该系列试验机可以支持干摩擦、固体润滑、液体润滑、边界润滑或混合摩擦。适用于材料表面测试和润滑剂测试。

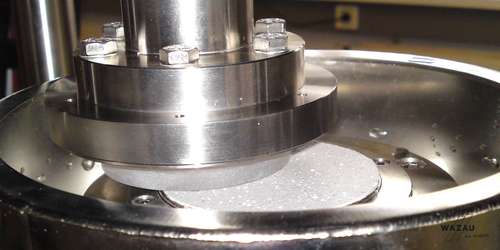

在标准测试过程中，两个圆盘在规定的法向力作用下彼此压在一起。两个试样垂直排列，两个测试盘旋转。上测试盘可以垂直移位。
法向力由电机主轴系统施加。线性平台下方的传感器模块可用作法向力的吸收。该仪器由伺服电机驱动，可在0.1- 3000rpm/4000rpm/ 6000rpm之间连续可变调节。

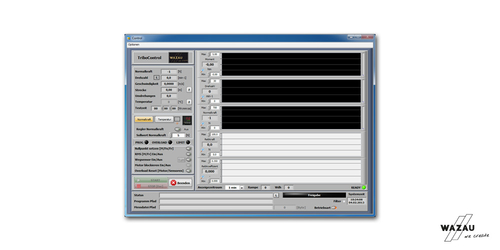

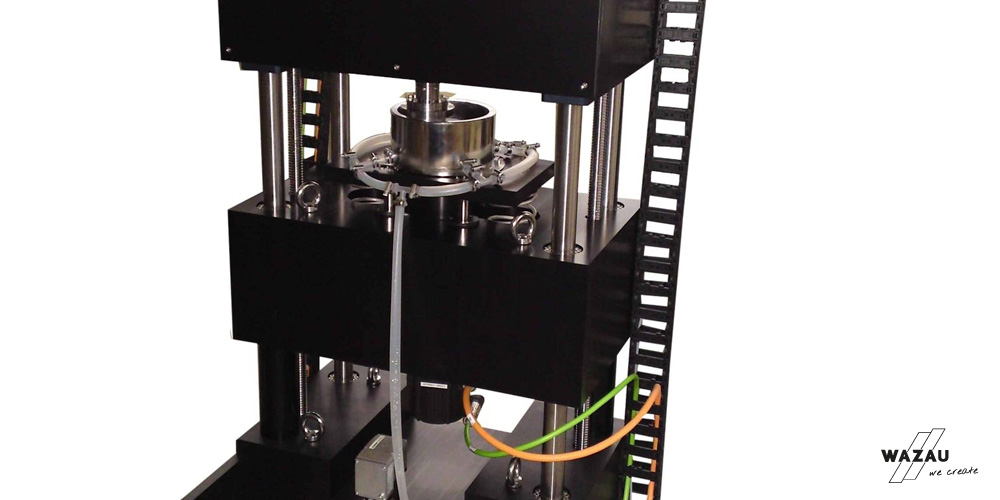

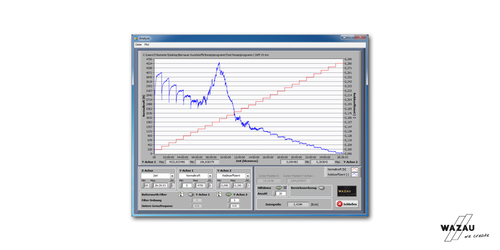

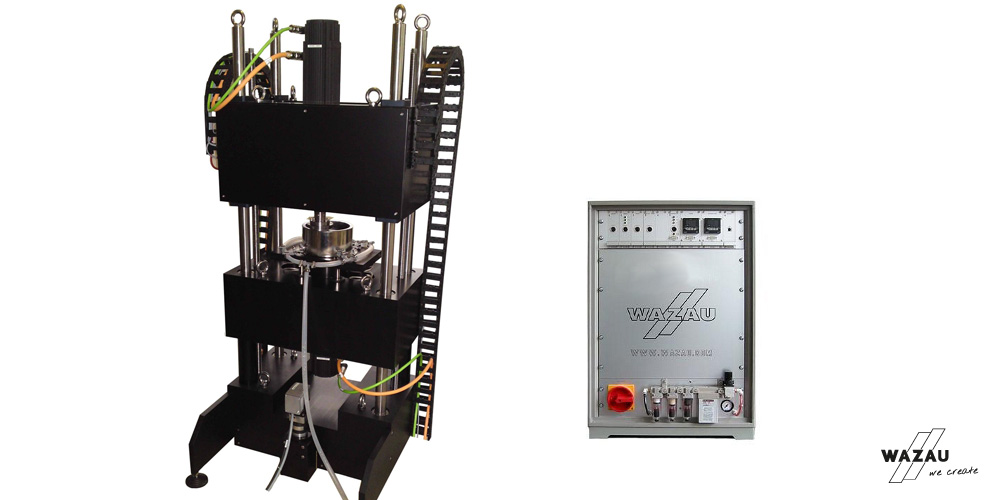

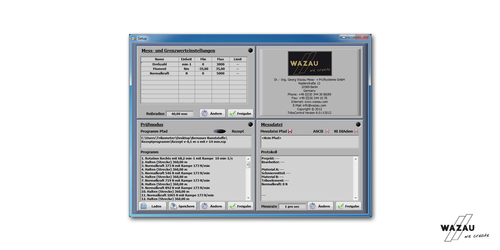

主要测试装置为电机单元、驱动单元和负载组件。组件以可滑动方式彼此固定在两个垂直定位的杆上。在测试法向力时，连续测量转速和摩擦力矩。主动扭矩由扭矩轴记录。测量数据被自动发送到控制柜并进行相应数据处理。数据采集由分辨率为16位的多功能数据采集模块提供，软件提供0.01 - 100Hz的测量频率，软件用于控制和测量数据并记录。以4 Hz的测量频率数字地记录转速。该软件用于控制和测量数据记录的目的。
技术参数
|
运动方式 |
滑动 |
|
运动类别 |
连续旋转/摆动/振动 |
|
重复运动 |
振动 |
|
样品接触 |
盘盘接触 |
|
润滑剂 |
润滑/无润滑 |
|
执行元件 |
法向力/旋转速度 |
|
传感器功能 |
法向力/主动转矩/转速 |
|
法向力 |
5 - 500 N（连续可调节） |
|
频率 |
0.1-3000min-1/4000min-1/6000min-1(取决于型号) |
|
温度 |
室温 |
|
摩擦半径 |
0-30mm |
|
反作用摩擦力 |
0,5 / 1 / 2 / 5 Nm 扭矩轴（取决于型号） |
|
主轴驱动单元 |
空气主轴，转子主轴 |
|
电源 |
3 ~ 400 VAC/ 10kVA（取决于型号） |
|
尺寸（测试装置） |
约850×1000×1500mm（W×D×H） |
|
重量（测试装置） |
约550kg |
