UTM100
仪器特点
旋转运动的摩擦学测试
UTM摩擦磨损试验机用于检测和模拟在滚动和滑动载荷下的摩擦磨损过程。该试验机可以支持干摩擦、固体润滑、液体润滑、边界润滑或混合摩擦。适用于材料表面测试和润滑剂测试。

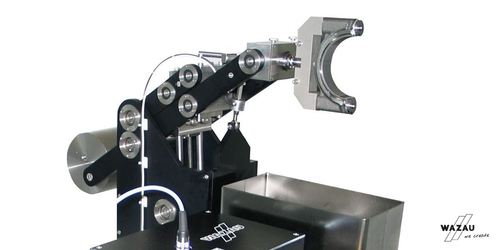

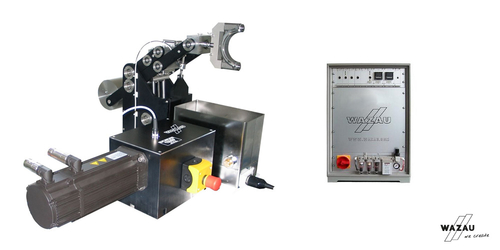

测试过程中，轴瓦被压在给定法向力的转轴上。两个标本垂直排列，转轴位于下方。法向力由电机主轴系统施加。伺服电机作为驱动，在0.1- 6000/min 间转速连续可调节。测试装置由电动机单元、驱动单元和负载部件组成。
在试验过程中，可对法向力、摩擦样本距离、转速和摩擦力矩进行连续测量。油盒中的K型热电偶进行温度控制和测量。主动扭矩由扭矩轴传感器测定，从动扭矩摩擦力传感器测定。所有的测量数据被发送到控制柜并进行相应数据处理。数据采集由分辨率为16位的多功能数据采集模块提供，该软件提供0.01 - 100Hz的测量频率。转速以4Hz的测量频率进行自动记录。该软件用于控制和测量数据并记录。
技术参数
|
运动方式 |
滑动 |
|
运动类别 |
连续旋转 |
|
样品 |
轴承-半轴承 |
|
润滑剂 |
润滑/无润滑 |
|
执行元件 |
法向力/转速/温度 |
|
传感器功能 |
法向力/摩擦力/主动扭矩/距离/温度/转速 |
|
法向力 |
5 - 100 N（连续可调节） |
|
转速 |
0.1–6000 min-1（取决于型号） |
|
温度 |
室温 - 150°C |
|
主动扭矩 |
1/2//5 Nm扭矩轴（取决于型号） |
|
主轴驱动单元 |
滚子轴承主轴 |
|
电源 |
3 ~ 400 VAC/ 5.5kVA（取决于型号） |
|
尺寸（测试装置） |
约1500×600×300mm（W×D×H） |
|
重量（测试装置） |
约250kg |
